Wirbelstromscheider

Eddy Current Trenner sind entworfen zur Trennung von Nichteisenmetallen.

Klicken Sie hier für eine druckbare Übersicht der Eddy Current Trenner.

KW Supply Magneetsystemen liefert die folgenden Arten und Optionen:

Arbeitsprinzip

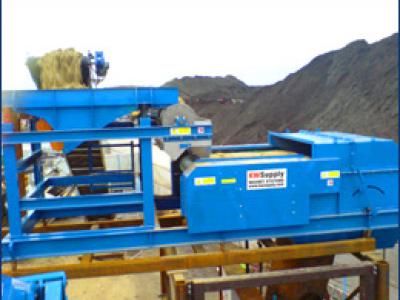

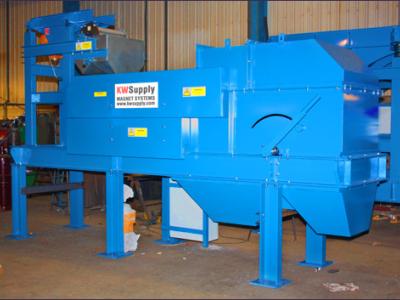

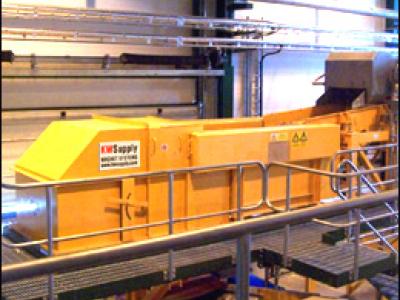

Das Eddy Current System besteht aus einem kurzen Förderband mit Antrieb am Anfang des Bandes.

Der ECS Rotor, der am Auslaufende des Bandes montiert ist, gebraucht einen sehr starken ‘Rare Earth’ Magneten (Neodymium), und er befindet sich in einem nicht-metallenen Gehäuse.

Wenn sich der Rotor mit hoher Geschwindigkeit dreht, wird in den leitenden (Nichteisen-)Metallen ein elektrischer Strom erzeugt.

Diese (Induktions-)Spannung produziert ein Magnetfeld, das dem des Rotors entgegengerichtet ist, wodurch Nichteisenmetalle abgestoßen werden.

Das übrige Material fällt über den Rotor und wird jetzt von den Nichteisenmetallen getrennt.

Anwendungen

Eddy Current Trenner werden zunehmend verwendet, wenn die Trennung von Nichteisenmetallen aus einem Produktstrom einen Mehrwert erzeugt.

Ob es sich nun handelt um: Recycling, Verminderung von Abfall, die Produktion von Halbfabrikaten oder um einen anderen Vorgang, bei dem die Trennung von Nichteisenmetallen einen Gewinn erzeugt.

Typische Beispiele sind:

  • Trennen von Nichteisenmetallen aus einem Automobil-Schredder
  • Trennen von Nichteisenmetallen aus Ofenschlacke

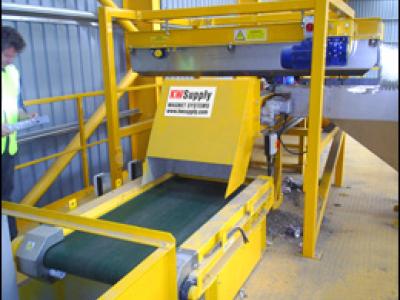

  • Das Sortieren von Getränkedosen aus einem trockenen Recycling-Strom
  • Entfernen von Nichteisenmetallen aus geschreddertem Holz
  • Entfernen von Verunreinigungen aus gebrochenem Glas
  • Trennen von Nichteisen-Abfall aus Gießerei-Sand
  • Nichteisenmetall im WEEE-Recycling entfernen
  • Trennen von Nichteisenmetallen aus verschiedenen Abfallströme.

Allgemeine Eigenschaften

Alle von KW Supply Magneetsystemen gelieferten Eddy-Current Trenner werden für ein optimales Funktionieren und eine maximale operative Lebensdauer gemacht.

Die KW Supply Magneetsystemen ECS Systeme sind mit konzentrischen Rotoren für eine maximale Trennung über die Gesamtoberfläche der Trommel ausgeführt. Dies sorgt dafür, dass Teilchen, die während des “freien Falls” freigesetzt werden, auch getrennt werden.

Der Rotor in den EC Trennern von KW Supply magneetsystemen ist dynamisch ausbalanciert bei einer Geschwindigkeit von 3600 Umdrehungen pro Minute. Dies sorgt für ein problemloses Funktionieren. Auch bei hohen Geschwindigkeiten.

Um die Kapazität der ECS-Systeme von KW noch weiter zu verbessern, werden verschleißbeständige Förderbänder aus hochwertigem PVC verwandt.

Diese sehr dünnen Bänder wurden extra entwickelt, um den Abstand zwischen dem Rotor und dem zu trennenden Material zu minimieren.

Aus dem gleichen Grund ist das in Epoxyharz ausgeführte Rotorgehäuse auch 'möglichst dünn' ausgeführt, ohne dabei die mechanische Stärke zu vernachlässigen.

Dies Rotorgehäuse ist aus 2 verschiedenen Farbschichten aufgebaut, die als ein Indikator für den Verschleißprozess fungieren.

Um die Leistung des ECS noch weiter zu steigern, liefert KW Supply Magneetsystemen außerdem dazupassende Vibriertische, um die Materialanfuhr in ein sehr gleichmäßiges ‘Mono-Layer’ auszubreiten
